Муфта тупиковая разв.п/эт 3МТО-60 с тр.ТУТ
Описание
Предназначена для монтажа кабелей типа ТПП. Может использоваться как для монтажа бронированных кабелей, так и кабелей без брони. Может устанавливаться в колодцах и в котлованах.
Представляет собой тупиковую муфту с оголовником, которая герметизируется трубками ТУТ, поэтому может монтироваться без заливки сростка герметиком.
Монтируется в качестве разветвительной муфты на кабелях:
- ТППэп 50×2×0,4 и 50×2×0,5 в вариантах 50 = 30 + 20;
- ТППэп 50×2×0,64 в варианте 50 = 30 + 20;
- ТППэп 20×2×0,7 в вариантах 20 = 10 + 10 и 30 = 20 + 10.
Комплектуется трубками ТУТ для герметизации вводов кабелей и стыков оголовника с корпусом.
Для монтажа муфты дополнительно следует заказывать материалы для выполнения монтажных операций – врезные одножильные соединители, ленты для упаковки сростка, материалы для разделки бронированных кабелей.
Муфты типа МТО, выпускаемые по ТУ 5296-008-27564371-95, соответствуют действующим “Правилам применения муфт для монтажа кабелей связи” и имеют декларации о соответствии № Д-ОК-2736 со сроком действия до 25.08.2020 года.
- Характеристики
Длина муфты, мм | 404 |
Макс. наружный диаметр муфты, мм | 86 |
Кол-во патрубков на оголовнике, шт | 3 |
Внутренние диаметры патрубков, мм | 19/24 + 15/19 + 15/19 |
Трубки ТУТ для ввода кабелей в патрубки, типоразмер, мм | 28/6 |
Трубка ТУТ для стыка корпуса и оголовника, типоразмер, мм | 75/22 |
Масса, кг | 0,38 |
- Комплектация
Корпус | 1 шт. |
Оголовник | 1 шт. |
Шкурка шлифовальная | 1 шт. |
Трубки ТУТ для вводов кабелей | 3 шт. |
Трубка ТУТ для стыка корпуса и оголовника | 1 шт. |
-
Логистические параметры
Объем, м3: | 0.00274 |
Вес, кг.: | 0.38 |

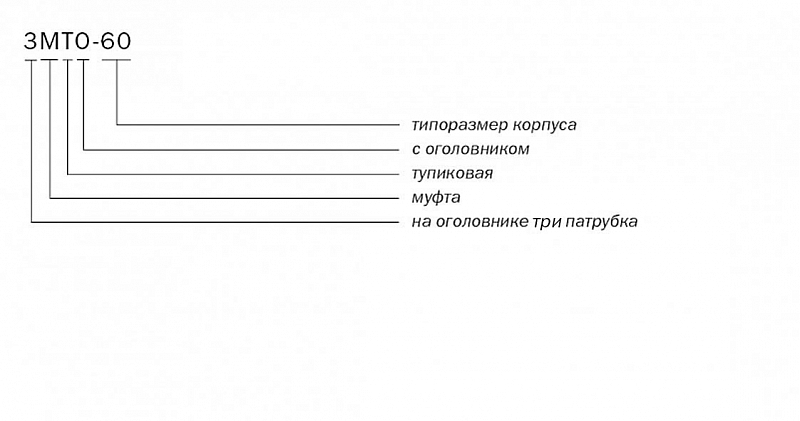

- Маркировка
