Муфта-кросс МКО-П1/хр -1 SC -1 SC/APC -1 SC/APC

Описание

Предназначена для использования в сетях FTTH/PON в качестве переходной коробки с внешнего абонентского дроп-кабеля на внутренний.

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы.

Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей. В корпусе муфты предусмотрены элементы для фиксации её на стенах или опорах.

В муфте можно разместить до 5 метров запаса внешнего дроп-кабеля, или до 15 метров абонентского внутридомового кабеля. Запас дроп-кабеля может служить в качестве компенсатора возможного хода волокна, вызываемого температурными колебаниями. В муфте установлен ложемент с адаптером SC/APC и предусмотрено место для размещения гильзы КДЗС.



• Характеристики

Макс. кол-во разъёмных соединений	1
Тип адаптеров	SC
Макс. кол-во сварных соединений	1
Макс. длина вводимых ОК:
- подвесной дроп-кабель, м	5
- внутренний абон.кабель	15
Способ герметизации корпуса и вводов ОК	Механический
Герметизирующий материал	Эластомер
Защищенность	IP67
Температура эксплуатации, ºС	-60…+70
Габаритные размеры, мм:
- длина	247
- ширина	159
- высота	46
Масса, кг	0,8



• Логистические параметры

Объем, м3:	0.00404
Вес, кг.:	0.338



• Комплектация

Корпус с крышкой	1 шт.
Монтажная панель (вставка)	1 шт.
Ложемент Л-4525-СП-SC	1 шт.
Гильзы КДЗС 4525	1 шт.
Адаптеры SC/APC	1 шт.
Пигтейлы SC/APC	1 шт.
Стяжки, маркеры	1 компл.

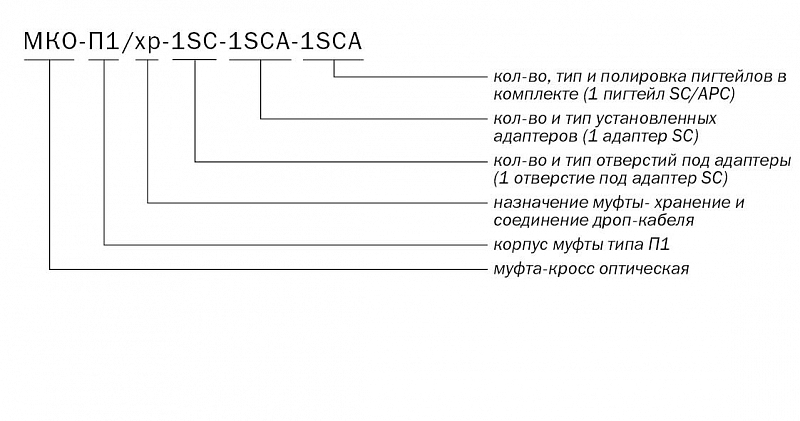

• Маркировка
